Datos del producto:
Pago y Envío Términos:
|
Uso: | cubrir la formación de hoja | Materia prima: | Bobina de PPGI/Galvanized |
---|---|---|---|
Voltaje: | 380V 50Hz | Controle el estilo: | PLC |
OEM u ODM: | Ambos disponibles | Material de la base: | Haz de acero H300 |
Diámetro del eje: | 70M M | Marca de PLC: | DELTA |
Peso: | 3,6 -4 toneladas | Preshearing: | sí |
Alta luz: | Rollo del PLC Ibr que forma la máquina,Rollo del metal de PPGI que forma la máquina,Rollo de Ibr del delta que forma la máquina |

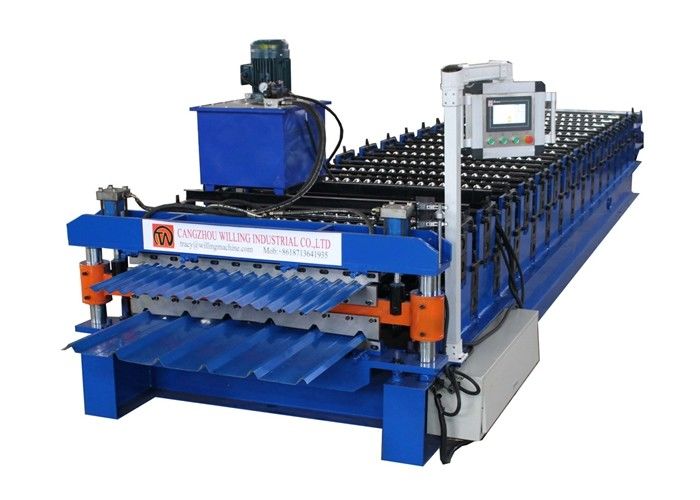

Rollo aplicable de la teja de tejado del edificio PPGI IIBR del metal que forma la máquina
Este metal que construye el rollo aplicable de la teja de tejado de PPGI IIBR que forma la máquina es un rollo que forma la máquina que hacía las tejas de tejado del metal o los paneles de pared constructivos. es una máquina actuada muy fácil con control y el sistema del PLC. La materia prima applicated podía ser color cubrió de acero hierro de acero, de aluminio, del galvalume y galvanizado revestido. El grueso de la bobina cruda del metal podía ser 0.4-1.1m m
Bien, los perfiles formados se pueden utilizar como la teja de tejado, la cerca, así como panel de pared para el consttruction del metal. Para producir muy bueno y hermoso
Teja de tejado aplicable del edificio PPGI IIBR del metal. Antes de que el rollo que forma la máquina se fabrique debemos comprobar cuidadosamente con el cliente qué tiiles del tejado de la calidad que suuposed para hacer, pues más estaciones del rodillo serán consideradas utilizar para producir la teja de tejado de una mejor calidad.
No. | Artículo | Descripción |
1 | Bobina | Galvalume, galvanizado, PPGI, aluminio |
2 | Grueso de la materia prima | 20-30 GA |
3 | Velocidad de trabajo | 3-4 m/min (no incluyendo el tiempo que corta) |
4 | Estación del rodillo | 16 Raws |
5 |
Dimensión (L*W*H) |
según las dimensiones del perfil |
6 | Peso de la máquina | 5800 KILOGRAMOS |
7 |
Sistema de control eléctrico |
PLC del delta (puede ser modificado para requisitos particulares) |
8 |
Poder del motor impulsor |
7 KILOVATIOS |
9 |
Poder hidráulico de la estación |
5 KILOVATIOS |
10 |
Fuente de alimentación |
380V, 60HZ, 3 FASES (puede ser modificado para requisitos particulares) |
11 |
Cortar exactitud |
±2 milímetro |
12 |
Conducción de modo |
Sola cadena 1 pulgada |
13 |
Material del eje |
70 milímetros 45#steel forjaron |
14 | Material del rodillo |
El final de acero 45# que trabajaba a máquina, plateó difícilmente |
Introducción de la estructura
(1) uncoiler manual
Se utiliza para apoyar la bobina de acero y para realizar el desenrollamiento mediante el movimiento rotativo. La bobina de acero se desenrolla manualmente. La capacidad de este uncoiler es 5 toneladas, y es capaz para la mayor parte de los casos. Este equipo es conveniente procesar las bobinas de acero con 508m m de la identificación.
(2) alimentación
Recibiendo la materia prima (hoja de acero), garantiza que los productos están aseados, paralelo y todo es uniformidad. Refiera por favor a la regulación del equipo para conocer la función de para localizar el hierro de ángulo.
(3) material de la máquina
Para conseguir el producto de alta calidad, nuestra máquina adopta la estructura soldada con autógena del marco de acero, impulsión del reductor del motor de la conversión de frecuencia de la CA, transmisión de cadena, tratamiento térmico.
Material del rodillo: llevar el acero con el tratamiento térmico
(4) mecanismo de corte
Adopta la estación hidráulica y el corte automático al sistema de la longitud para realizar estable cortar de cierta longitud de productos. Material de las cuchillas que cortan: GCr12, procesado por el tratamiento térmico
(5) sistema hydráulico
Es derivado por una bomba de engranaje. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba podía conducir el cilindro hidráulico para realizar la función que cortaba.
El sistema incluye un sistema del tanque hidráulico, un sistema de una bomba de engranaje, dos sistemas hidráulicos de los tubos .and dos de las válvulas electromagnéticas.
Aceite hidráulico: 40#
Garantía
1. garantizado contra los malfuncionamientos debido a los defectos de producción for1 años después de la fecha de la compra excepto piezas eléctricas.
2. las reparaciones no serán realizadas incluso durante el período de garantía en siguen circunstancias
- El daño ocurre debido a un desastre natural
- El malfuncionamiento ocurre debido al error del usuario
- El malfuncionamiento ocurre debido a las modificaciones
- El malfuncionamiento ocurre debido al movimiento o al envío adicional después de la instalación
Condiciones de pago
el 40% por adelantado como señal
se paga el 60% antes de que se procese el envío
Entrega
MANDO: Puerto de Tianjin Xingang
Plazo de expedición: 30 días después de que la señal se recibe.
