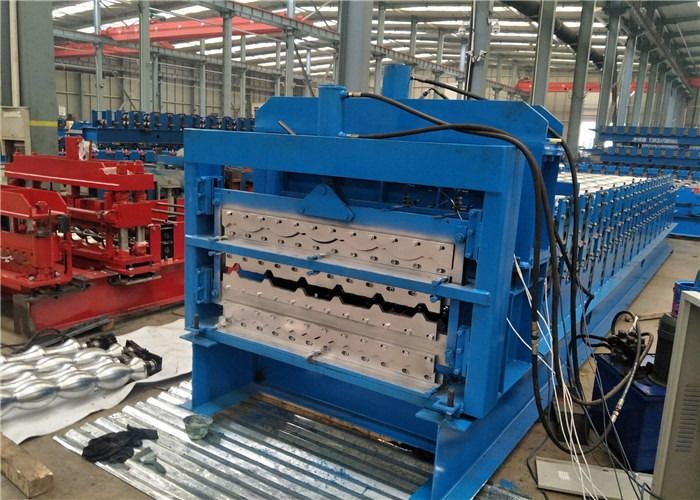

Rollo esmaltado teja del tejado de Katech del panel de Katech del panel del tejado del metal que forma la máquina
El perfil de Katech simula el aspecto clásico de la teja de la arcilla. Con un ″ de 3/4 camina cada ″ 16 a lo largo de los paneles, trajes del este panel una variedad de usos del centro urbano elegante a las porciones rurales del área cultivada. Fíjese separado y haga una declaración.
Perfil
Especificación
| No. |
Artículo |
Descripción |
| 1 |
Bobina |
Galvalume, galvanizado, PPGI, aluminio |
| 2 |
Grueso de la materia prima |
20-30 GA |
| 3 |
Velocidad de trabajo |
3-4 m/min (no incluyendo el tiempo del corte) |
| 4 |
Estación del rodillo |
16 Raws |
| 5 |
Dimensión (L*W*H)
|
7500 mm*1500 mm*1500 milímetro |
| 6 |
Peso de la máquina |
5800 KILOGRAMOS |
| 7 |
Sistema de control eléctrico
|
PLC de Panasonic (puede ser modificado para requisitos particulares)
|
| 8 |
Poder del motor impulsor
|
7 KILOVATIOS |
| 9 |
Poder hidráulico de la estación
|
5 KILOVATIOS |
| 10 |
Fuente de alimentación
|
240V, 60HZ, 3 FASES (puede ser modificado para requisitos particulares)
|
| 11 |
Exactitud del corte
|
±2 milímetro
|
| 12 |
Conducción de modo
|
Sola cadena 1 pulgada
|
| 13 |
Material del eje
|
70 milímetros 45#steel forjados
|
| 14 |
Material del rodillo |
El trabajar a máquina de acero del final 45#, plateado difícilmente
|
Introducción de la estructura
(1) uncoiler manual
Se utiliza para apoyar la bobina de acero y para realizar el desenrollamiento mediante el movimiento rotativo. La bobina de acero se desenrolla manualmente. La capacidad de este uncoiler es 5 toneladas, y es capaz para la mayor parte de los casos. Este equipo es conveniente procesar las bobinas de acero con 508m m de la identificación.
(2) alimentación
Recibiendo la materia prima (hoja de acero), garantiza que los productos están aseados, paralelo y todo es uniformidad. Refiera por favor a la regulación del equipo para conocer la función de localizan el hierro de ángulo.
(3) trabaja a máquina el material
Para conseguir el producto de alta calidad, nuestra máquina adopta la estructura soldada con autógena del marco de acero, impulsión del reductor del motor de la conversión de frecuencia de la CA, transmisión de cadena, tratamiento térmico.
Material del rodillo: acero del transporte con el tratamiento térmico
(4) mecanismo de corte
Adopta la estación hidráulica y el corte automático al sistema de la longitud para realizar estable cortar de cierta longitud de productos. Material de las cuchillas de corte: GCr12, procesado por el tratamiento térmico
(5) sistema hydráulico
Es derivado por una bomba de engranaje. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba podía conducir el cilindro hidráulico para realizar la función del corte.
El sistema incluye un sistema del tanque hidráulico, un sistema de una bomba de engranaje, dos sistemas hidráulicos de los tubos .and dos de las válvulas electromagnéticas.
Aceite hidráulico: 40#
Garantía
1. garantizado contra los malfuncionamientos debido a los defectos de producción for1 los años después de la fecha de la compra exceptúan piezas eléctricas.
2. las reparaciones no serán realizadas incluso durante el período de garantía en las circunstancias del siguiente
- El daño ocurre debido a un desastre natural
- El malfuncionamiento ocurre debido al error del usuario
- El malfuncionamiento ocurre debido a las modificaciones
- El malfuncionamiento ocurre debido al movimiento o al envío adicional después de la instalación
Condiciones de pago
el 40% por adelantado como señal
el 60% es pagado antes de que se procese el envío
Entrega
MANDO: Puerto de Tianjin Xingang
Plazo de expedición: 30 días después de la señal se reciben.
