Datos del producto:
Pago y Envío Términos:
|
| Materiales: | HT250 | nombre: | Pletina del arrabio |
|---|---|---|---|
| Tipo: | tipo hueco | Llanura: | 1 grado |
| Tamaño: | Como petición de los clientes | Acabado de la superficie: | Pedazo de la mano |
| Alta luz: | placas superficiales de la inspección,placa superficial de la precisión |
||

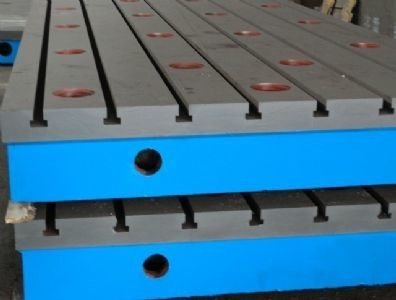

Pletina del arrabio
Las placas de la superficie del arrabio también se conocen como plataforma del arrabio, las placas de la superficie del arrabio son manufacturadas según el estándar GB4986-85 asegurar el de alta calidad. Los productos se hacen siempre en la placa acanalada o encajonado; nuestra compañía utiliza el proceso que raspa para mejorar la precisión de los productos. Puesto que se modifican para requisitos particulares los productos, así que los clientes pueden modificar el tamaño para requisitos particulares según las necesidades reales. La pluralidad de placa de la superficie del arrabio se puede empalmar, una vez uso posterior de la abrasión, la placa puede ser rasguño de la re-reparación para reanudar su exactitud.
uso
(1) conveniente para las diversas inspecciones y prueba patrón acepilla para la medida de la exactitud.
(2) utilizado extensamente como la prueba patrón de la medida para la inspección de la máquina-herramienta y examinar exactitud del thedimension o diferencia corriente con la función de realizar la delineación exacta.
(3) es una herramienta de medición esencial en la fabricación de la máquina.
| especificación (Lx W) milímetro | grado de la precisión | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| tolerancia de la llanura (um) | ||||
| 200X200 | 3,5 | 7 | 14 | 27 |
| 300X200 | 4 | 8 | 15 | 30 |
| 300X300 | 4 | 8 | 15 | 30 |
| 300X400 | 4 | 8 | 16 | 32 |
| 400X400 | 4,5 | 8,5 | 17 | 34 |
| 400X500 | 4,5 | 9 | 18 | 35 |
| 400X600 | 5 | 10 | 19 | 37 |
| 500X500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5,5 | 11 | 21 | 43 |
| 600X800 | 5,5 | 11 | 22 | 44 |
| 600X900 | 6 | 11,5 | 23 | 46 |
| 1000X750 | 6 | 12,5 | 25 | 50 |
| 1000X1000 | 7 | 13,5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18,5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22,5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54,5 | 109 | 218 | |
| 2500X3000 | 28,5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90,5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112,5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96,5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 | 235 | |
