Lugar de origen:
China
Nombre de la marca:
OEM
Certificación:
CO, FORM-E

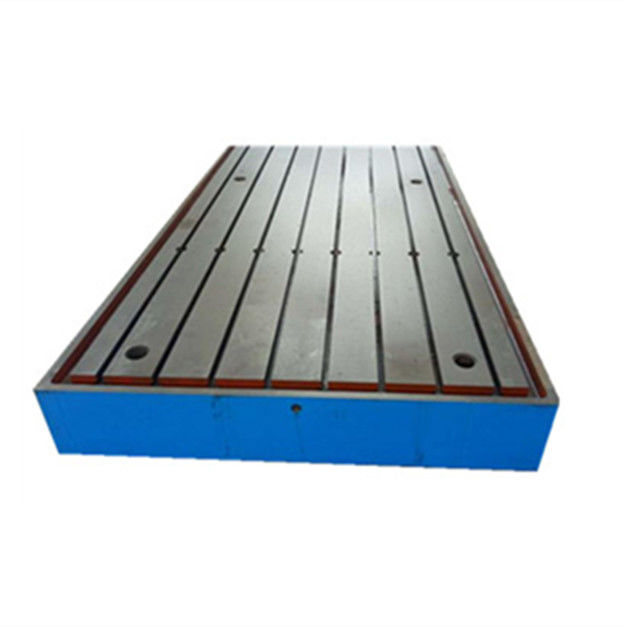

embase de la ranura del arrabio T de 3000 x 6000 milímetros con el canal de agua
La plataforma del arrabio se refiere como la plataforma, que también se llama la placa del arrabio. Ésa es la herramienta de medición de la referencia plana básica para la inspección del objeto, trazar, el equipo de la eliminación de errores, la asamblea, la soldadura y clavar. Las plataformas del arrabio se clasifican en 0, 1, 2 y 3 según niveles de la exactitud. Generalmente, las placas de la clase 0, de la clase 1, y de la clase 2 se utilizan como placas llanos para las plataformas de la inspección. Las plataformas para la clase 3 se utilizan para trazar, la asamblea, la soldadura, y clavar. Son ampliamente utilizadas en la fabricación de la maquinaria, la ingeniería química, el hardware, el espacio aéreo, el petróleo, la fabricación del automóvil, la fabricación de la instrumentación y otras industrias.
Accesorios de la ayuda de la instalación de la plataforma del arrabio: soportes de la plataforma, cuernos del ajuste, anclas de tierra, enchufes, etc. Al instalar, debe ser ajustado al nivel y la carga se distribuye en cada fulcro. Cuando se utiliza la temperatura ambiente, la vibración debe ser evitada.
| especificación (Lx W) milímetro | grado de la precisión | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| tolerancia de la llanura (um) | ||||
| 200X200 | 3,5 | 7 | 14 | 27 |
| 300X200 | 4 | 8 | 15 | 30 |
| 300X300 | 4 | 8 | 15 | 30 |
| 300X400 | 4 | 8 | 16 | 32 |
| 400X400 | 4,5 | 8,5 | 17 | 34 |
| 400X500 | 4,5 | 9 | 18 | 35 |
| 400X600 | 5 | 10 | 19 | 37 |
| 500X500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5,5 | 11 | 21 | 43 |
| 600X800 | 5,5 | 11 | 22 | 44 |
| 600X900 | 6 | 11,5 | 23 | 46 |
| 1000X750 | 6 | 12,5 | 25 | 50 |
| 1000X1000 | 7 | 13,5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18,5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22,5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54,5 | 109 | 218 | |
| 2500X3000 | 28,5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90,5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112,5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96,5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 | 235 | |
