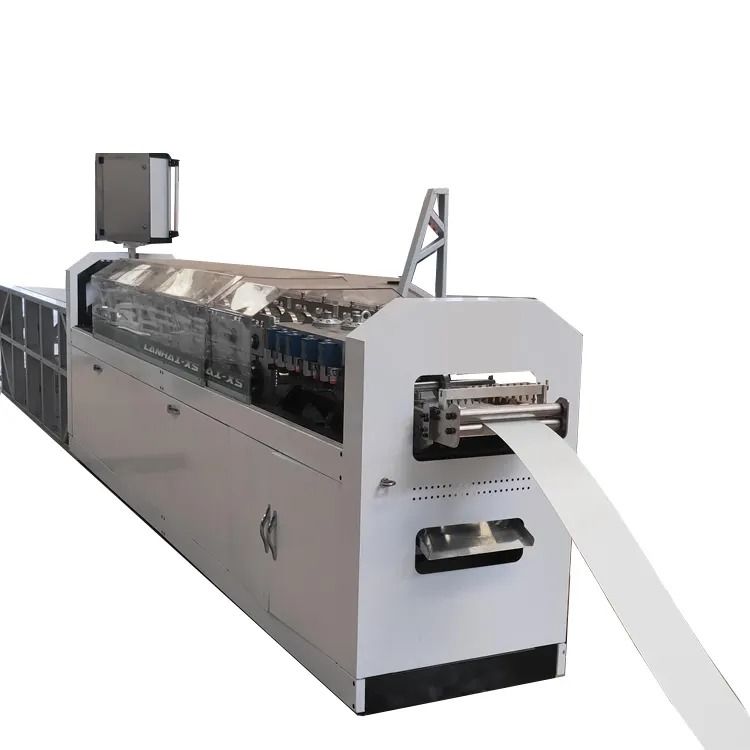

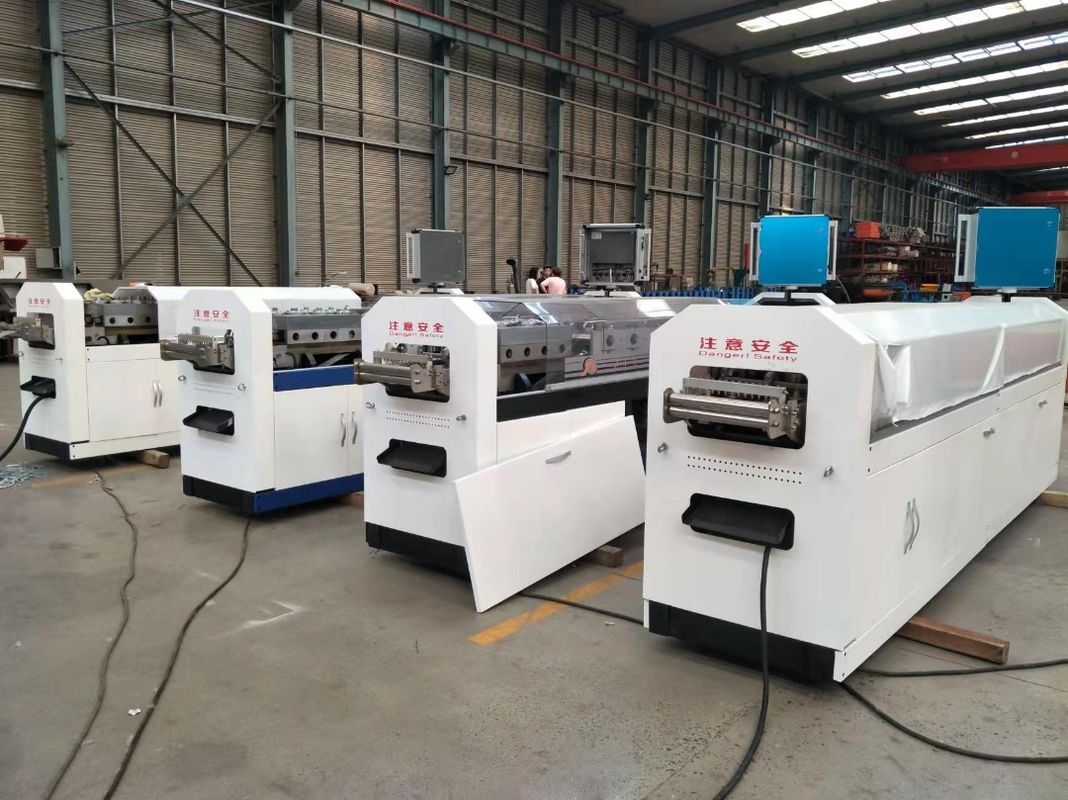

Máquina de conformado de rollos para la construcción de estructuras de acero ligero C89 de alta calidad

• Tamaño de la máquina principal de conformación de rollos: 4000×800×1200mm
• Peso de la máquina principal de conformación de rollos: alrededor de 3000 KGS
• Potencia del servomotor principal: 7.5KW con función de autobloqueo
• Potencia del motor hidráulico: 5.5KW
• Voltaje: 380V/50HZ/3PH
• Pasos de conformado: 12 pasos (8 estaciones de rodillos principales, 4 estaciones de rodillos de acabado)
• Velocidad de conformado: alrededor de 30 m/min (depende de la cantidad de punzonado y la longitud de corte)
• Capacidad de trabajo: 5~8 toneladas/8 horas (puede trabajar 24 horas)
• Material del rodillo: acero DC53 importado, mecanizado con centro CNC, tratamiento térmico HRC58-62°, rectificado fino
• Material del eje principal: acero 40Cr templado y rectificado fino
• Rueda dentada: temple de alta frecuencia de acero #45
• Sistema de corte: dispositivo de corte hidráulico
• Material de la cuchilla: acero de tungsteno importado con tratamiento de temple 60-62°C
• Tolerancia para corte y punzonado: ±0.5mm
• Tolerancia para conformado: ±0.75mm
• Sistema de control: pantalla táctil de 19" y una caja de control principal
• Marca de las piezas electrónicas principales: PLC Mitsubishi de Japón, relé Schneider de Francia, codificador Omron de Japón, servomotor INVT de China
• Material para el marco de la máquina: acero estructural fino soldado
• Color pintado: Gris y Azul

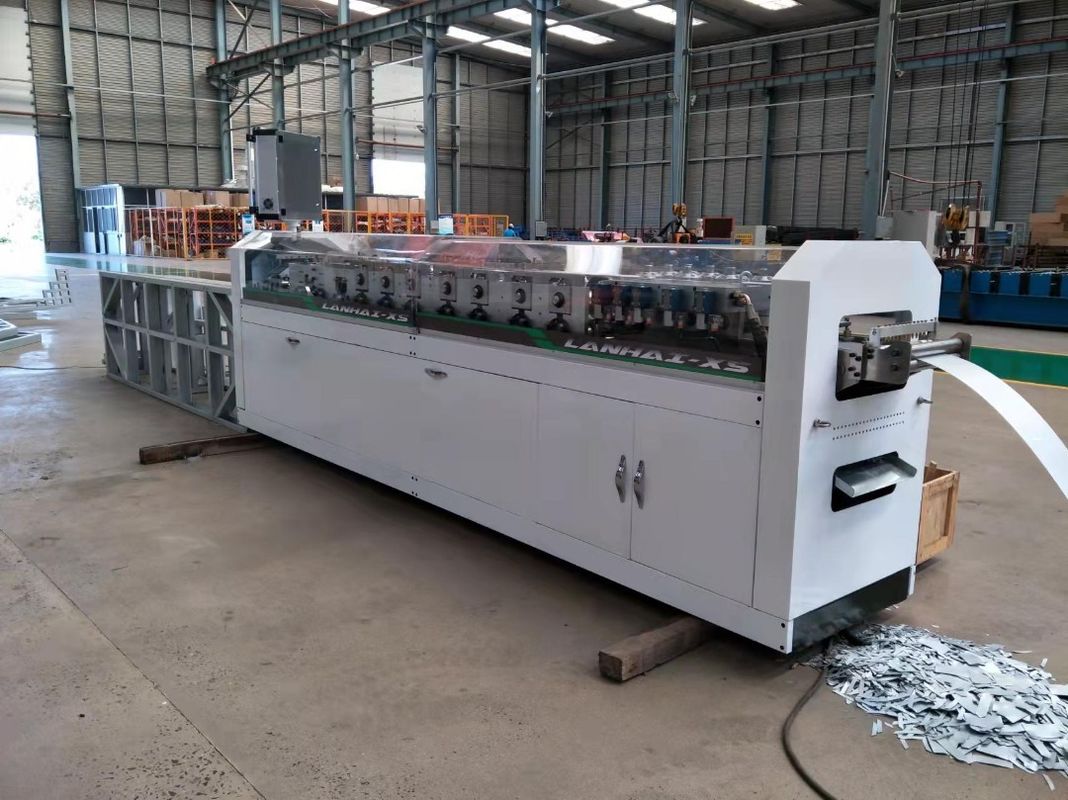

• Máquina principal de conformación de rollos
• Desenrollador manual de 3 toneladas
  • Función: soporte de bobina de acero, rotación de bobina de acero; con dispositivo de microfrenado para evitar que la inercia avance durante una parada de emergencia
  • Método de accionamiento: tirando de la máquina de conformación de rollos
  • Peso máximo de carga: 3 toneladas
  • Diámetro interior: Φ430-590mm
  • Diámetro exterior: ≤Φ1300mm
• Sistema de accionamiento e hidráulico
• Software de control del equipo
• Software del producto: 1 juego
• Dispositivo de punzonado automático (orificio de servicio, orificio de hoyuelo, corte de labio, muesca de alma, muesca de labio, orificio de perno, ranura de contracción)
• Dispositivo de corte posterior hidráulico (material: SKD-11)
• Dispositivo de impresión automático: imprimir en dos lados de altura simétricos
• Mesa de salida: 4 metros

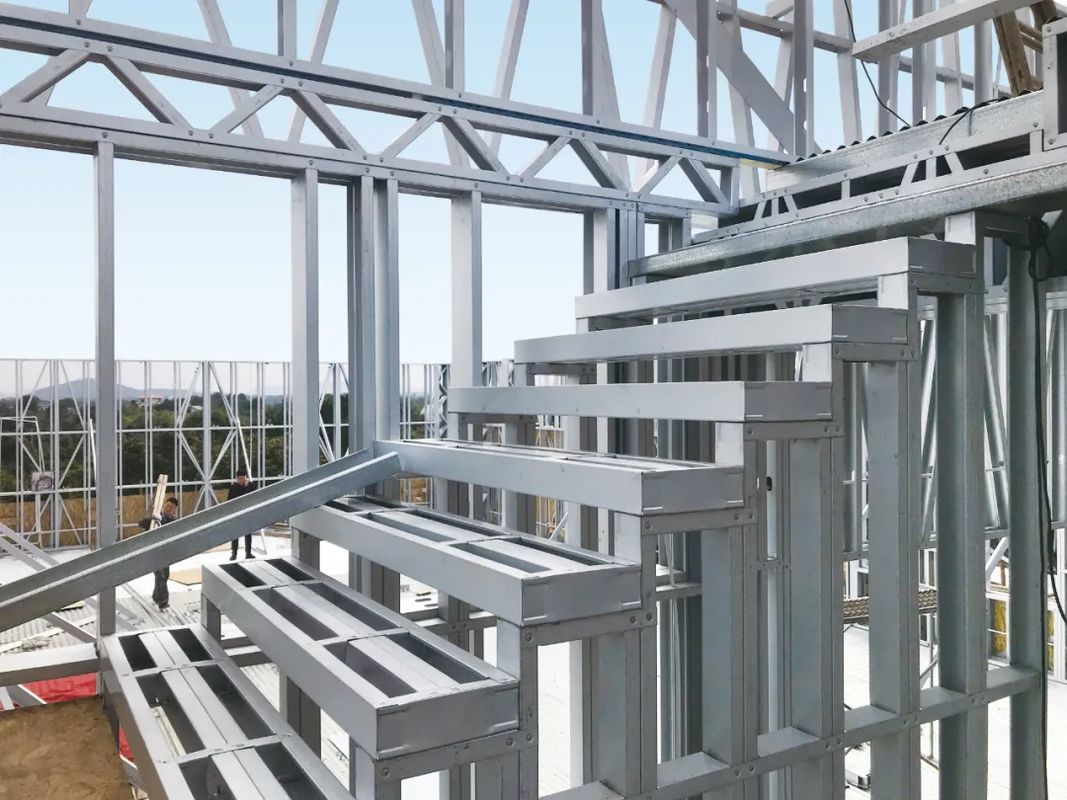

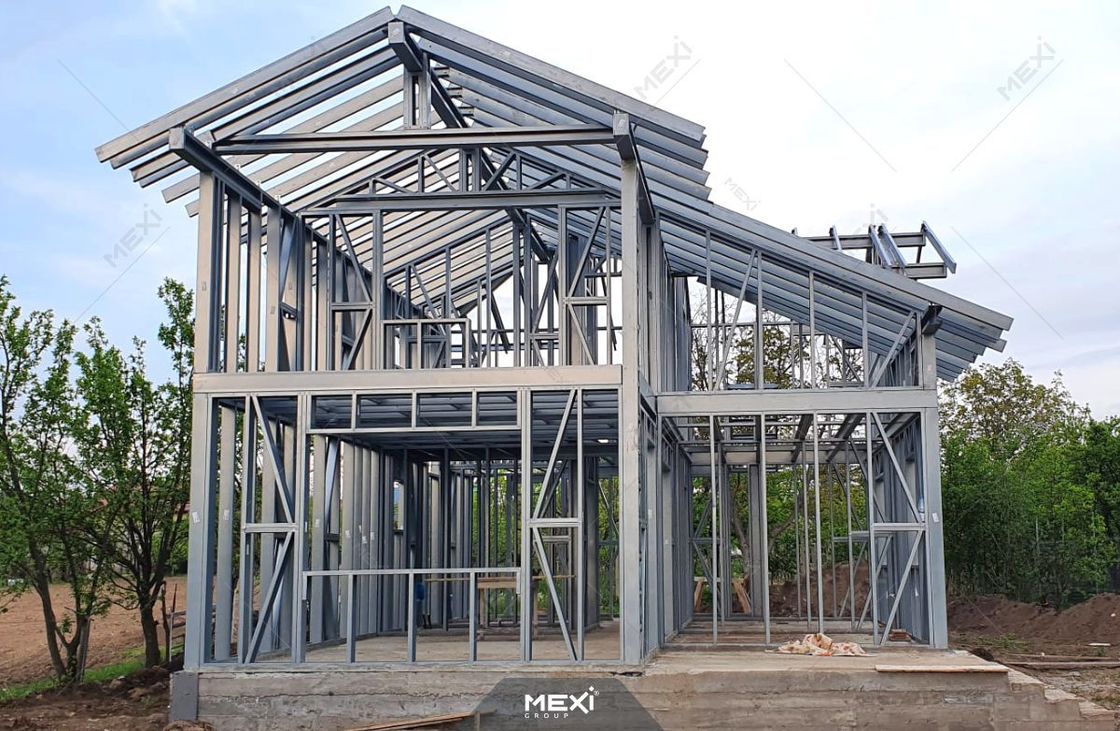

Vertex BD es el sistema de software líder para acero conformado en frío. Vertex proporciona soluciones completas de diseño arquitectónico y gestión de información de productos para el diseño y la fabricación de edificios comerciales y residenciales. Vertex BD se basa en una plataforma flexible para responder a las necesidades cambiantes de las industrias de estructuras y fabricación.

• Las estructuras de marco para paredes, pisos y techos se generan automáticamente para ahorrar tiempo de diseño
• El modelado 3D real garantiza una precisión del 100% y reduce los defectos de diseño
• Genera automáticamente dibujos de arquitectura de marcos y dibujos de elevación de edificios
• Genera tablas de vaciado de perfiles precisas y listas de materiales para estimar con precisión los elementos
• Se pueden generar varios archivos de salida CNC para satisfacer las necesidades de producción
• La plataforma de diseño potente y flexible puede personalizar la biblioteca de perfiles y las reglas de generación de marcos de acuerdo con las necesidades del cliente
• Compatible con otro software BIM a través de potentes herramientas de importación y exportación IFC
• La función de análisis de ingeniería de Vertex se puede utilizar para el cálculo estructural
