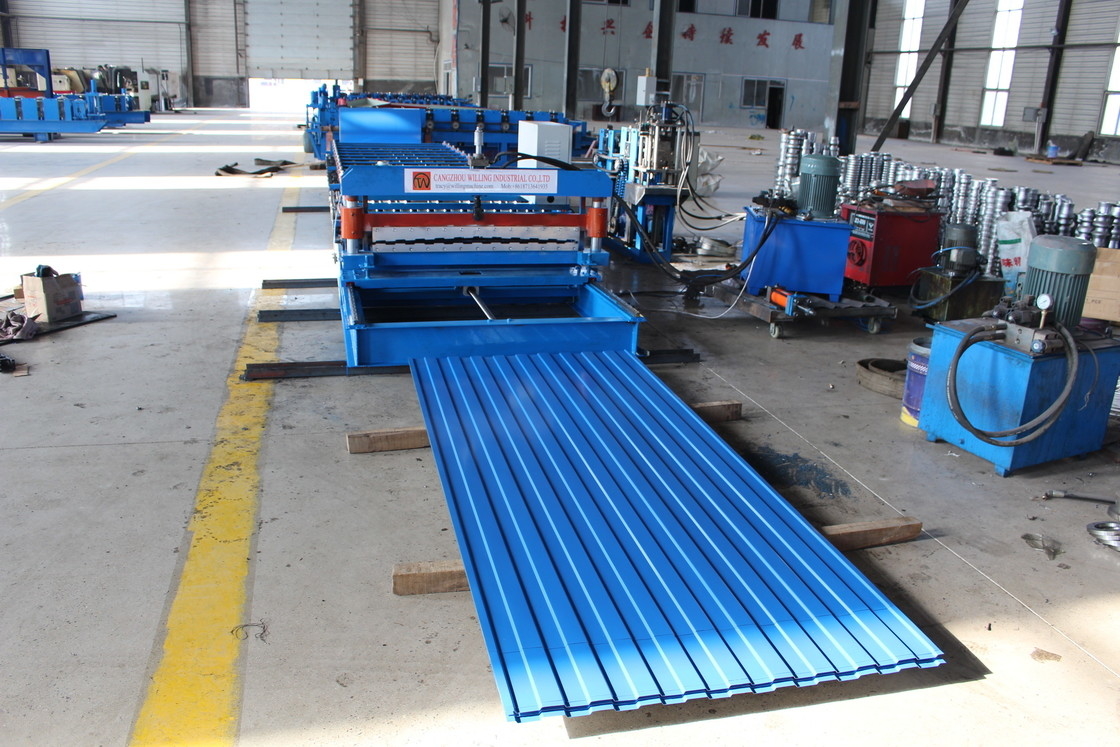

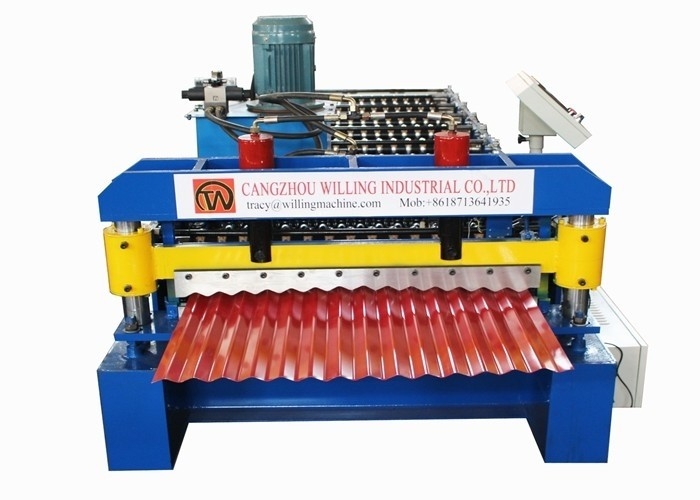

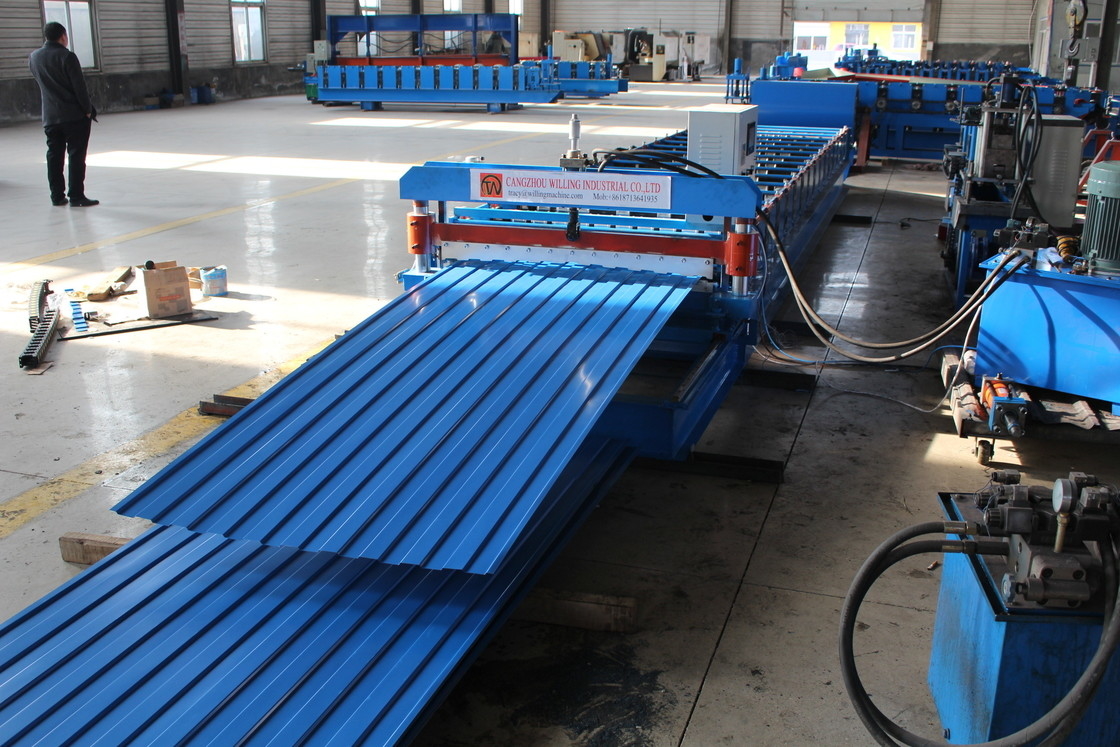

Fabricación de edificios Máquina de moldeado de rodillos para techos Máquina de fabricación de láminas para techos de metal corrugado
El panel ondulado es nuestro panel ondulado más alto y resistente. Las costillas profundas de 7/8" están estrechamente espaciadas, proporcionando un aspecto resistente y la resistencia para aplicaciones industriales y comerciales.Estas costillas más altas también permiten la instalación en pendientes tan bajas como 1:12.
Perfil
Especificación
| - No, no es así. |
Punto de trabajo |
Descripción |
| 1 |
Cubierta |
En el caso de los productos de aluminio, el valor de los productos de aluminio incluidos en el anexo I del Reglamento (CE) n.o 1272/2008 es el valor de los productos de aluminio incluidos en el anexo II del Reglamento (CE) n.o 1272/2008 y el valor de los productos de aluminio incluidos en el anexo II del Reglamento (CE) n.o 1272/2009. |
| 2 |
espesor de la materia prima |
Entre 20 y 30 GA |
| 3 |
Velocidad de trabajo |
20 a 30 m/min (sin incluir el tiempo de corte) |
| 4 |
Estación de rodillos |
15 materias primas |
| 5 |
Dimensión (L*W*H) |
Se aplicarán las siguientes medidas: |
| 6 |
Peso de la máquina |
4500 KG |
| 7 |
Sistema de control eléctrico |
PLC de Panasonic (puede ser personalizado) |
| 8 |
Potencia del motor de accionamiento |
5.5 KW |
| 9 |
Potencia de la estación hidráulica |
4 kW |
| 10 |
Fuente de alimentación |
240V, 60HZ, 3 FASES ((puede ser personalizado) |
| 11 |
Precisión de corte |
± 2 mm |
| 12 |
Modo de conducción |
Cadenas de una sola pulgada |
| 13 |
Material del eje |
70 mm 45# de acero forjado |
| 14 |
Material del rodillo |
45# Mecanizado de acabados de acero, con chapa dura |
Introducción de la estructura
(1) Desenrollador manual
Se utiliza para sostener la bobina de acero y realizar el desenrollamiento mediante movimiento rotatorio.y es capaz para la mayoría de los casosEste equipo es adecuado para procesar las bobinas de acero con 508 mm de ID.
(2) Alimentación
Recibiendo la materia prima (hoja de acero), garantiza que los productos estén ordenados, paralelos y todo sea uniformidad.Por favor, consulte el reglamento del equipo para conocer la función del hierro de ángulo de localización.
(3) Material de las máquinas
Con el fin de obtener un producto de alta calidad, nuestra máquina adopta estructura de marco de acero soldado, motor de conversión de frecuencia de CA, transmisión de cadena, tratamiento térmico.
Material de rodillos: acero rodante con tratamiento térmico
(4) Mecanismo de afeitado
Adopta una estación hidráulica y un sistema automático de corte a longitud para realizar el corte estable de determinados productos de longitud.Material de las hojas de corte: GCr12, procesado por tratamiento térmico
(5) Sistema hidráulico
Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba podría conducir el cilindro hidráulico para realizar la función de corte.
El sistema incluye un conjunto de depósito hidráulico, un conjunto de bomba de engranajes, dos tubos hidráulicos y dos conjuntos de válvulas solenoides.
Aceite hidráulico:40#
(6) Gabinete de control eléctrico:
El control automático de la pieza de trabajo se puede ajustar según la configuración del PLC.En modo automáticoPara que la máquina tenga una larga vida útil y un mantenimiento fácil, solo adoptamos componentes eléctricos de renombre mundial.Y por nuestro programa especialmente diseñado, la interfaz hombre-computadora es muy fácil de adoptar por cualquier nivel de operadores.
(7) Codificador
Entendemos que el codificador es una parte muy importante del sistema de corte a longitud, por lo que sólo adoptamos la mejor calidad de OMRON Japón.Y ofrecemos suficientes acoplamientos para que la máquina nunca se apague debido al problema del codificador..
Garantización
1Garantizada contra fallos de funcionamiento debidos a defectos de fabricación durante 1 año a partir de la fecha de compra, excepto las piezas eléctricas.
2Las reparaciones no se realizarán ni siquiera durante el período de garantía en las siguientes circunstancias:
- Se produce un daño debido a un desastre natural
- El mal funcionamiento se debe a un error del usuario
- El mal funcionamiento se produce debido a modificaciones
- ocurre un mal funcionamiento debido a un movimiento o transporte posterior después de la instalación
Condiciones de pago
40% por adelantado como anticipo
El 60% se paga antes de que el envío sea procesado
Entrega
FOB: puerto de Tianjin Xingang
Tiempo de entrega: 30 días después de la recepción del pago inicial.
