4. Parámetros de la técnica
1) El tamaño de la máquina de moldeado principal: 4000*800*1200mm;
(2) El peso de la máquina de formación de rollos principal: alrededor de 3000 kg;
3) Potencia del servomotor principal: 7,5 kW con función de autobloqueo;
4) Potencia del motor hidráulico: 5,5 kW;
(5) Tensión: 380V/50HZ/3PH;
(6) Etapas de moldeo: 12 etapas (8 estaciones de rodillos principales, 4 estaciones de rodillos de acabado);
(7). Velocidad de moldeo: alrededor de 30 m/min (dependiendo de la cantidad de punción y la longitud de corte);
(8). Capacidad de trabajo: 5 a 8 toneladas/8 horas (puede trabajar 24 horas);
(9) Material del rodillo: acero DC53 importado, mecanizado CNC, tratamiento térmico HRC58-62°, rectificación fina;
(10) Material del eje principal: templado y rectificado fino de acero 40Cr;
(11) Rueda de ruedas: # 45 acero de alta frecuencia apagado;
(12) Sistema de corte: dispositivo de corte hidráulico.
(13) Material de la hoja: acero de tungsteno importado con tratamiento de calentamiento 60-62°C;
(14) Tolerancia para el corte y el punzamiento: ± 0,5 mm;
(15) Tolerancia para el moldeado: ±0,75 mm;
(16) Sistema de control: pantalla táctil de 19 pulgadas y una caja de control principal.
(17) Principales marcas de piezas electrónicas: Mitsubishi PLC de Japón, Schneider Relay de Francia, Omron Encoder de Japón, INVT Servo Motor de China;
(18) Material para el marco de la máquina: acero estructural soldado fino;
(19) Color pintado: gris y azul.
5. Accesorios principales

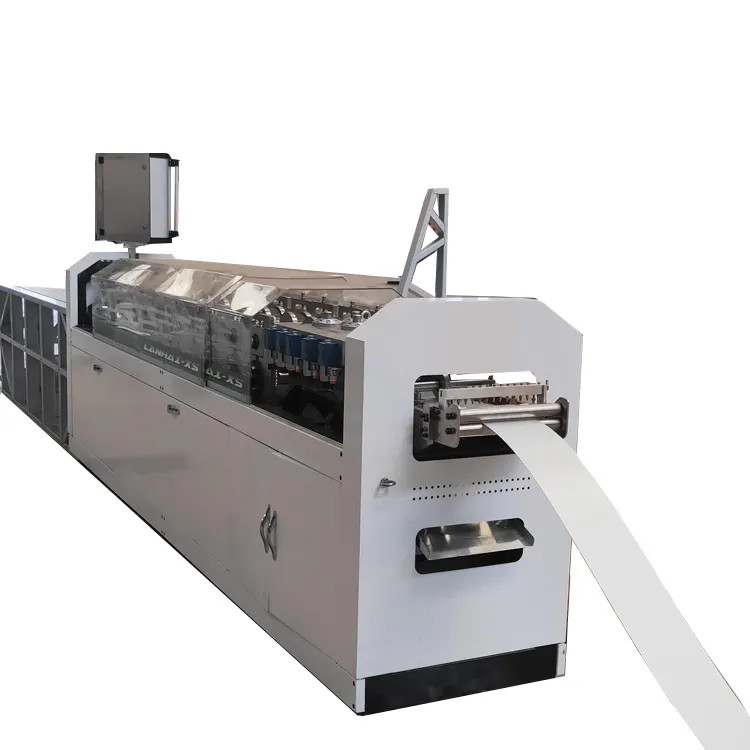

1) Máquina de moldeado de rodillos principal;
(2) 3 toneladas Desenrollador manual;
◊ Función: rodamiento de bobina de acero, bobina de acero giratoria; con dispositivo de microfreno para evitar que la inercia avance durante la parada de emergencia.
◊ Método de conducción: tirando por la máquina de moldeo de rollos;
◊ Peso máximo de carga: 3 toneladas;
◊ Diámetro interno: Φ430-590 mm;
◊ Diámetro exterior: ≤ Φ1300 mm;
3) Sistema de conducción e hidráulico;
4) Software de control de equipos;
(5) Software del producto: 1 juego;
(6) (NO SOFTWARE VERTEX) Software de diseño VERTEX BD: 0 conjuntos;
7) Dispositivo automático de perforación (agujero de servicio, agujero de hoyuelo, corte de labios, muesca web, muesca de labios, agujero de mancha, ranura de reducción);
8) Dispositivo hidráulico de post-corte (material: SKD-11);
(9) Dispositivo de impresión automática: impresión en dos lados de altura simétricos;
Mesa de ejecución: 4 metros.
|
