Datos del producto:
Pago y Envío Términos:
|
| nombre del producto: | Línea de acero 0,2 - 3.0m m de la cortadora del color que raja con la velocidad de trabajo 20-30m/Mi | material de corte: | Galvalume, galvanizado |
|---|---|---|---|
| espesor del material: | 0,2 milímetros -3 milímetros | Velocidad de trabajo: | 8m/min - 30 m/min (puede ser modificado para requisitos particulares) |
| Peso de la bobina: | Puede ser personalizado | Piezas de corte longitudinal: | 2 - 30pcs |
| Peso de la máquina: | 13000 kilogramos | Precisión de ancho de corte: | ± 0,01 - ± 0,05 mm |
| Alta luz: | Máquina cortadora de bobinas de láminas de 20 m/min,máquina cortadora de bobinas de láminas de 30 m/min,máquina cortadora de espesores de 3 |
||
Línea de acero de la cortadora que raja del color 0,2 - 3,0m m con la velocidad de trabajo 20-30m/Min

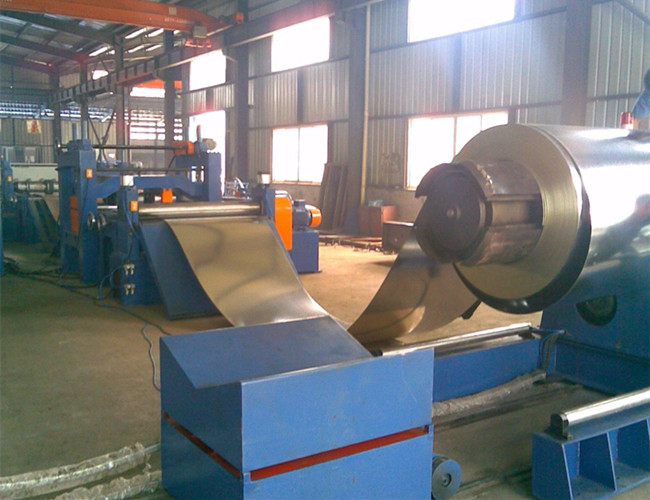

Una línea de producción de corte longitudinal consta de tres componentes principales: una desbobinadora, una cortadora y una rebobinadora.El material se vuelve a enrollar en la cubierta de la ranura del enrollador a medida que pasa a través del espacio de contacto entre las dos ruedas de corte circulares (una arriba y otra abajo).Para determinar los componentes adecuados, el tamaño del vástago, el juego de herramientas, la potencia y la tensión del material que se va a cortar, los proveedores de equipos y los usuarios finales deben colaborar.
Especificaciones
| No. | Artículo | Descripción |
| 1 especificación principal | 1 materia prima | Galvanizado, Aluminio, Color acero, Handness 235MPa |
| 2 Espesor de la materia prima | 0,2 mm - 3,0 mm | |
| 3 Ancho de la materia prima | 600mm - 1600mm | |
| Diámetro interior de 4 cintas | φ480mm -φ550mm | |
| 5 Diámetro exterior de la cinta | φ1600mm | |
| Peso de 6 bobinas | 5 toneladas 7 toneladas 10 toneladas | |
| 7 / Corte longitudinal No. | 30 piezas como máximo | |
| 8 La línea de corte longitudinal más altaVelocidad | 8 m/min - 35 m/min | |
| 9 Ancho mínimo de la línea de corte | 30mm | |
| 10Precisión de ancho de corte | ± 0,01 - ± 0,05 mm | |
| 11. Voltaje operativo nominal | 380 V, trifásico, 60 Hz según pedido | |
| 12. Peso Total | 14000 KG | |
| 12. Espacio de trabajo (L*W) | 20000mm*6000mm | |

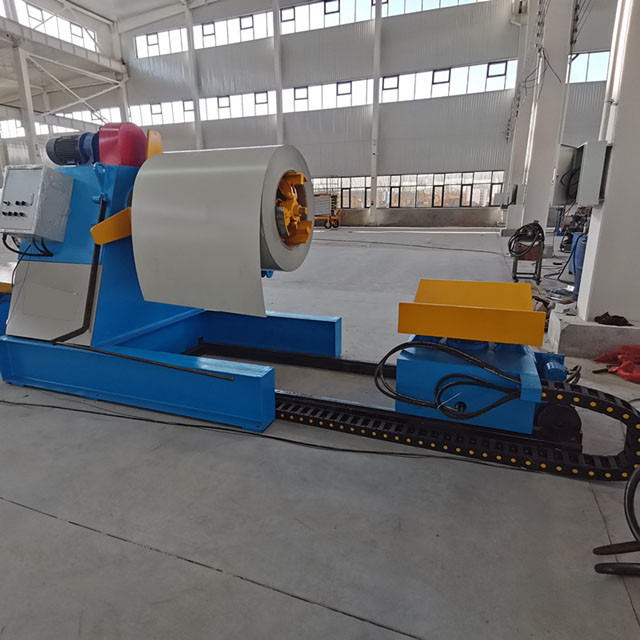

| 2 Especificaciones de la máquina desbobinadora | 1 cinta de diámetro exterior | máx.φ1600mm |
| 2 ancho de cinta | 600mm - 1600mm | |
| Diámetro interior de 3 cintas | φ480mm -φ530mm | |
| Peso de 4 bobinas | 5/7/10 toneladas | |
| 5 Velocidad máxima de trabajo | 8 m/min - 30 m/min | |
| Rango estrecho de 6 cintas | φ480mm -φ530mm | |
| 7 Diámetro del eje | φ180mm | |
| Longitud efectiva de 8 rodillos | 1600mm | |
| 9 Potencia del motor de accionamiento | 5 kilovatios | |
| 10. Diámetro del carro de carga | ø 700 mm - ø 1500 mm | |
| 11 Peso del carro de carga | 5 /7/ 10 toneladas | |
| 12 velocidad del coche | Aproximadamente 4 m/min | |
| 4 Especificación de la máquina de corte longitudinal | 1 ancho de corte | máx.φ1600mm |
| 2 Espesor de corte | 0,2 mm - 2,0 mm | |
| 3 Diámetro del eje del cortador | φ180 mm | |
| 4 Material del eje del cortador | cr 40 | |
| 5.Tamaño del cortador | 200mm*300mm*15mm | |
| 6 Material de corte | Cr12MoV | |
| 7 Tamaño del espaciador del cortador | 180mm*240mm*15mm | |
| 8 Motor de accionamiento | 15 kilovatios | |
| 9 Núm. de corte | 2-30 piezas | |
| 10 Cortador No. | 32 piezas como máximo | |
| 5 Cepilladora | 1 diámetro del eje | φ130mm |
| 2 N° de eje | Arriba 2 filas, abajo 3 filas | |
| 3 Grosor de placa medio | 40mm | |
| 4 Diámetro del aplicador de mantillo | ø 130 mm | |
| 5 Ancho de película | 1600mm | |
| 6 Tabla de tensión | 1 Pozo de Segregación | 3 piezas, 1 pieza eje de presión |
| 2 cilindros de aire | 3 piezas | |
| 7 Especificación del enrollador | 1 cinta de diámetro exterior | máx.φ1600mm |
| 2 ancho de cinta | 600mm - 1600mm | |
| Diámetro interior de 3 cintas | φ480mm -φ530mm | |
| Peso de 4 bobinas | 5 - 10 toneladas | |
| 5 Velocidad máxima de trabajo | 8 m/min - 30 m/min | |
| Rango estrecho de 6 cintas | φ485mm -φ530mm | |
| 7 Diámetro del eje | φ180mm | |
| Longitud efectiva de 8 rodillos | 1750mm | |
| 9 Potencia del motor de accionamiento | 30 kilovatios | |
| 8 Especificación del enrollador | 10 Diámetro del carro de carga | ø 1000 mm - ø 1750 mm |
| 11 Peso del carro de carga | máximo 10 toneladas | |
| 12 velocidad del coche | Aproximadamente 4 m/min | |
| 9 Sistema de control eléctrico | 2 juegosEl sistema de control informático es Siemens PLC. | |
| Máquina recolectora de 10 bordes | 1 motor de accionamiento | 3 kilovatios |
| 2 Anchura del material de recogida | 20 mm máx. | |
| 3 Ancho de doble filo | 400mm | |
Ventaja
Las líneas de corte longitudinal mantienen una alta precisión al tiempo que permiten cambios instantáneos.Nuestras grandes bobinadoras y el control total de la maquinaria nos permiten entregar líneas de producción a tiempo y dentro del presupuesto con la última tecnología para control de calidad y automatización.
