Datos del producto:
Pago y Envío Términos:
|
nombre de producto: | Línea simple de acero de acero 0,2 - 2.0m m de la cortadora del color de carbono que raja Q235 | Cortar el material: | Galvalume, galvanizado |
---|---|---|---|
Grueso material: | 0,2 milímetros -3 milímetros | Velocidad de trabajo: | 8m/min - 30 m/min (puede ser modificado para requisitos particulares) |
Peso de la bobina: | Puede ser modificado para requisitos particulares | Piezas de corte longitudinal: | 2 - 30pcs |
Peso de la máquina: | 13000 KILOGRAMOS | Precisión de ancho de corte: | ± 0,01 - ± 0,05 mm |
Alta luz: | q235 que raja la cortadora,cortadora de acero del color que raja,máquina del cortador de 0.2m m que raja |
Línea simple de acero de acero 0,2 - 3.0m m de la cortadora del color de carbono que raja Q235

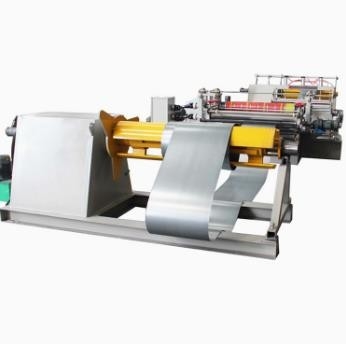

La cadena de producción que raja consiste en tres porciones principales: un decoiler, una cortadora, y un rewinder. Mientras que el material se alimenta con el pellizco entre las dos ruedas circulares del corte (una en el abajo superior y otro), se rebobina en la cubierta rajada en el recoiler. Los proveedores y los usuarios finales del equipo deben trabajar juntos para determinar los componentes, el tamaño de la caña, el equipo de herramienta, los caballos de fuerza, y la tensión apropiados para el material que es cortado.
Especificaciones
No. | Artículo | Descripción |
1 especificación principal | 1 materia prima | Galvanizado, de aluminio, acero del color, Handness 235MPa |
Grueso de la materia prima 2 | 0,2 milímetros - 3,0 milímetros | |
3 anchuras de la materia prima | 600 milímetros - 1600 milímetros | |
Diámetro interno de 4 cintas | φ 480 milímetros - φ 550 milímetros | |
Diámetro de 5 TapeOuter | φ 1600 milímetros | |
Peso de 6 bobinas | 5 toneladas 7 toneladas 10 toneladas | |
7 /Slitting no. | 30 PC máximas | |
8 el LineSpeed lo más arriba posible que raja | 8 m/min - 35 m/min | |
9 línea que corta mínima anchura | 30 milímetros | |
Precisión de la anchura de corte 10 | ± 0,01 - ± 0,05 milímetros | |
11 valoró voltaje operativo | 380 V, 3 fases, 60 herzios según pedido | |
12. Peso total | 14000 KILOGRAMOS | |
12. Espacio de funcionamiento (L*W) | 20000 mm*6000 milímetro | |

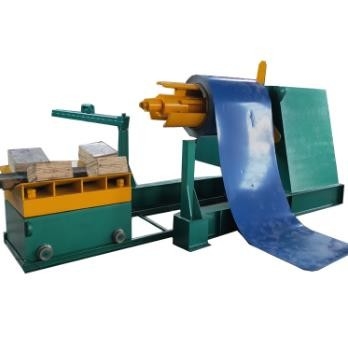

Especificación de la máquina de 2 Decoiler | 1 diámetro externo de la cinta | Φ máximo 1600 milímetros |
Anchura de 2 cintas | 600 milímetros - 1600 milímetros | |
Diámetro interno de 3 cintas | φ 480 milímetros - φ 530 milímetros | |
Peso de 4 bobinas | 5 toneladas de /7/10 | |
5 Max Working Speed | 8 m/min - 30 m/min | |
Gama apretada de 6 cintas | φ 480 milímetros - φ 530 milímetros | |
Diámetro de 7 ejes | φ180 milímetros | |
Longitud útil de 8 rodillos | 1600 milímetros | |
Poder de Moter de 9 impulsiones | 5 KILOVATIOS | |
10. diámetro cargado del coche | φ 700 milímetros - φ 1500 milímetros | |
11 pesos cargados del coche | 5 /7/ 10 toneladas | |
Velocidad de 12 coches | Cerca de 4 m/min | |

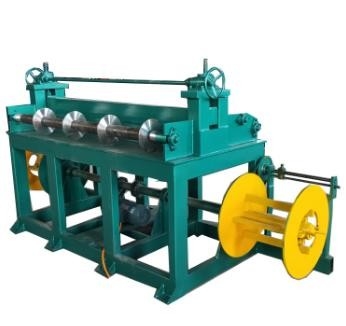

Especificación de la máquina que raja 4 | 1 anchura de corte | Φ máximo 1600 milímetros |
Grueso que corta 2 | 0,2 milímetros - 2,0 milímetros | |
Diámetro del eje de 3 cortadores | φ180 milímetro | |
Material del eje de 4 cortadores | Cr 40 | |
tamaño 5.Cutter | 200 mm*300 mm*15 milímetro | |
Material de 6 cortadores | Cr12MoV | |
Tamaño del espaciador de 7 cortadores | 180 mm*240 mm*15 milímetro | |
8 impulsión Moter | 15 kilovatios | |
Corte 9 no. | 2-30 PC | |
Cortador 10 no. | 32 PC máximas | |
Cepilladora 5 | 1 diámetro del eje | φ 130 milímetros |
Eje 2 no. | Encima de 2 filas, abajo de 3 filas | |
Mediados de grueso de la placa 3 | 40 milímetros | |
Diámetro del aplicador del pajote 4 | φ 130 milímetros | |
Anchura de 5 películas | 1600 milímetros | |
Tabla de 6 tensiones | 1 eje de la segregación | 3 PC, 1 eje de la presión de las PC |
Cilindro del aire 2 | 3 PC | |
Especificación de 7 Recoiler | 1 diámetro externo de la cinta | Φ máximo 1600 milímetros |
Anchura de 2 cintas | 600 milímetros - 1600 milímetros | |
Diámetro interno de 3 cintas | φ 480 milímetros - φ 530 milímetros | |
Peso de 4 bobinas | 5 - 10 toneladas | |
5 Max Working Speed | 8 m/min - 30 m/min | |
Gama apretada de 6 cintas | φ 485 milímetros - φ 530 milímetros | |
Diámetro de 7 ejes | φ 180 milímetros | |
Longitud útil de 8 rodillos | 1750 milímetros | |
Poder de Moter de 9 impulsiones | 30 kilovatios | |
Especificación de 8 Recoiler | Diámetro cargado del coche 10 | φ 1000 milímetros - φ 1750 milímetros |
11 pesos cargados del coche | 10 toneladas máximas | |
Velocidad de 12 coches | Cerca de 4 m/min | |
Sistema de control eléctrico 9 | 2 sistemas. El sistema de control informático es PLC de Siemens. | |
Borde 10 que recoge la máquina | 1 impulsión Moter | 3 kilovatios |
2 anchuras materiales de recogida | 20 milímetros máximos | |
3 anchuras de dos filos | 400 milímetros |
Ventaja
Rajando líneas mantenga la alta exactitud mientras que permite cambios inmediatos. ¡Con los mecanismos de botes giratorios y el pleno control grandes de la maquinaria, usando la última tecnología para el control de calidad y la automatización, entregamos las líneas de montaje a tiempo y en presupuesto!
