Datos del producto:
Pago y Envío Términos:
|
| tensión: | 380V 50Hz 3phases o según requisitos de cliente | Material del rodillo: | Acero del alto grado #45 con cromado difícilmente |
|---|---|---|---|
| Nombre del producto: | 2 ondas 3 agitan el rollo de la barandilla de la carretera de 3m m que forma la bobina en frío máqui | materia prima: | Bobina en frío, bobina laminada en caliente, bobina galvanizada |
| Material de la cuchilla de corte: | Cr12Mov con apagan HRC58-62° | Espesor: | 2.5-3m m |
| Alta luz: | barandilla de la carretera que hace la máquina,Guardia Roll ferrocarril que forma la máquina |
||
2 ondas 3 agitan el rollo de la barandilla de la carretera de 3m m que forma la bobina en frío máquina
la clase 1.This de máquina adopta la nueva estación para aumentar la firmeza; la máquina adopta la transmisión de la caja de cambios para asegurar el trabajo de más estable; productos usados en una variedad de barandilla, barandilla de la carretera, cerca y otras ganaderías.
parámetros detallados 2.Equipment:
|
No
|
||
|
|
Material conveniente | Bobina en frío, bobina laminada en caliente, bobina galvanizada |
|
2
|
Anchura de la materia prima | 480m m |
| 3 | Filas de rodillos | 15 filas |
| 4 |
Poder total
|
Motor principal 22kwx2 Poder hidráulico 4kw de la estación |
| 5 | Grueso de la materia prima | 2.5-3m m |
| 6 | Velocidad | 10-12m/min |
| 7 | Diámetro del eje | ¢116mm |
|
8
|
Voltaje | 380V 50Hz 3phases |
| 9 | Marco grande | acero 400H |
| 10 | Placa media | 18m m |
4. Componentes y especificación técnica
A. de-mecanismo de botes giratorios hidráulico con 2 cabezas
Identificación de la bobina: φ 350 ~ 580m m;
Anchura de la bobina: 150 milímetros - 580m m;
Poder hidráulico de la estación: 4KW;
Carga máxima: 5 T;
Qty: 1PC;
B. Leveling - alimentando y contando
Utilizó para hacer el material plano antes de alimentar en el rollo que formaba la máquina.
Rodillo de la entrada y de guía: 9 rodillos (encima de 4, abajo de 5);
Material Cr12, tratamiento térmico, cromo superficial plateado;
Poder del motor: 15KW;
Capítulo: Acero de 400 H;

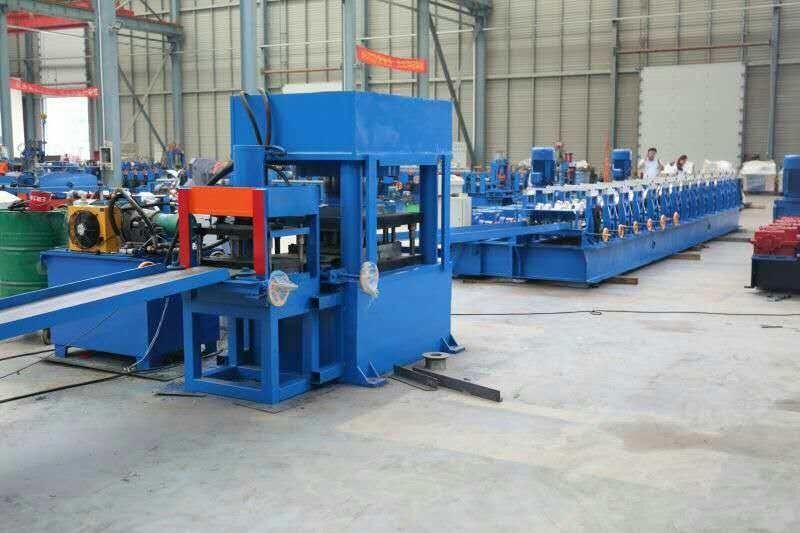

C. Pre que perfora y que corta el dispositivo
dispositivo de perforación 400T y que corta hidráulico;
Material del cortador: Cr12;
Pompa hydráulica del pistón;
Poder hidráulico de la estación: 22KW, alrededor de la presión 250T;
18 agujeros que perforan y que cortan junto;
1 agujero de sacador medio;

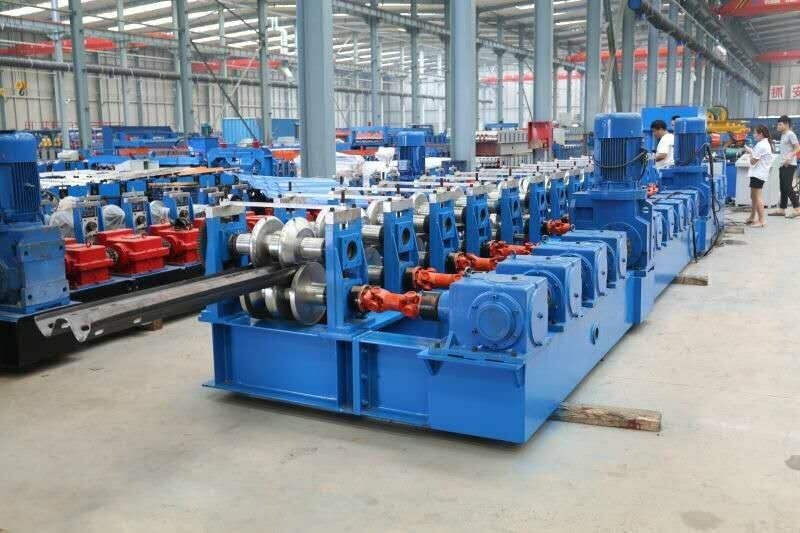

D. Main Roll que forma la máquina
Capítulo: Acero de 400 H con la plataforma de alimentación soldada con autógena;
Estaciones del rodillo: 15 estaciones;
Material del rodillo: Cr12, tratamiento térmico con el cromo cubierto;
Diámetro del eje principal: ø116mm;
Material del eje principal: #45 acero, tratamiento térmico;
230 tipo conducción de la caja de engranajes;
Poder principal de la máquina: 22KW*2;
Poder del cambiador de frecuencia: 50KW;
Velocidad: 10-12m/min;
E. Gabinete de control informático
Controle la longitud de corte &punching del length& de la cantidad automáticamente;
La máquina será parada mientras que está perforando y está cortando;
Medida de la longitud y cuenta automáticas de la cantidad (precisión 3m+/- 2m m);
Voltaje: 380V, 3 fase 50Hz (o según la petición del comprador);
Tamaño del tablero de control del PLC: 600m m (L) x1000mm (H) x500mm (W);
Marca del PLC: DELTA de Taiwán;
Marca del convertidor de frecuencia: Sanjing de China;
Marca de la pantalla táctil: Weinview de Taiwán;
Codificador: Representante de China.
F. Output Table
Función: Apoye y haga salir el producto;
Estructura: soporte y rollo favorable;
Tamaño: L 3M x W los 0.5m;
Qty: 2PCS.
